电路板打样厂家之10层板的设计

  电路板打样厂家(中启程深圳电路板有限公司)作为专业的PCB电路板制造商,专注于高精密多层板、特种板的研发,以及PCB打样和中小批量板的生产制造。10层板的叠层设计可以有多种结构形式,今天就让电路板打样厂家带大家一起来学习一下电路板打样厂家之10层板的设计吧!

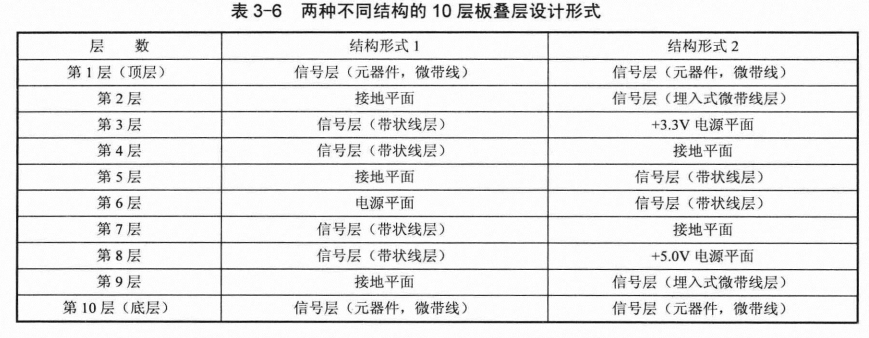

  10层板的叠层设计可以有多种结构形式,两种不同结构的10层板叠层设计形式如表3-6所示。根据前面对6层和8层板的层间安排的一些讨论,对于10层或更多层的印制电路板的叠层设计也可以采用同样的原理进行安排。采用的印制电路板的层数越多,越要注意布线层与参考平面(零平面)的位置关系。多个参考平面的设置会使线条阻抗控制更容易,处通量对消特性也可以得到进一步改善。对于高速数字电路的印制电路板,应使接地平面和电源平面直接相邻,使用额外的接地平面而不是电源平面来隔离布线层。

电路板打样厂家之10层板的设计

  1.结构形式1

  如表3-6所示,结构形式1有6个布线层和4个参考平面。其顶层和底层是较好的布线层。最好的布线层是紧靠接地平面的第3层、第4层和第5层,可作为时钟等布线层。紧靠电源平面的第7层是可布线层。在第5层(接地层)和第6层(电源层)的接地平面7电源平面采用小间距的结构,可以提供较低的电源阻抗,这个低阻抗特性可以改善电源的退耦效果。

  2,结构形式2

  如表3-6所示,结构形式2有6个布线层和4个参考平面。其顶层和底层是较差的布线层。紧靠电源平面的第2层和第9层是可布线层。在两个接地平面,第4层和第7层之间的布线层(第5层和第6层)是最好的布线层,可作为时钟等布线层。在第4层(接地层)和第3层(+3v电源层),以及第7层(接地层)和第8层(+5V电源层)的接地平面〆电源平面采用小间距的结构,可以提供较低的电源阻抗,这个低阻抗特性可以改善电源的退耦效果。

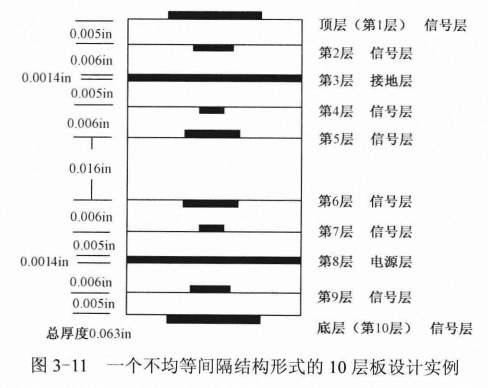

  一个不均等间隔结构形式的10层板设计实例如图3-11所示。图中,顶层(第1层)为信号层,10Z铜,水平布线,布线层的阻抗可控,线条宽度为0.018in,间距为0.050in阻抗为50欧〔微带线〕;第2层为信号层,10z铜,垂直布线,布线层的阻抗可控,线条宽度为0.007in,间距为0.025in,阻抗为50欧〔嵌入式微带线〕;第3层为接地平面,10z铜;第4层为信号层,10z铜,水平布线,布线层的阻抗可控,线条宽度为0.006in,间距为0.025in,阻抗为50欧〔偏移带状线〕;第5层为信号层,10z铜,垂直布线,布线层的阻抗可控,线条宽度为0.011in,间距为0.050in,阻抗为50欧〔偏移带状线〕;第6层为信号层,10Z铜,水平布线,布线层的阻抗可控,线条宽度为0.011IN,间距为0.050in,阻抗为50欧〔偏移带状线〕;第7层为信号层,10z铜,垂直布线,布线层的阻抗可控,线条宽度为0.006in,间距为0.025in,阻抗为50欧〔偏移带状线〕;第8层为电源平面,10z铜;第9层为信号层,10z铜,水平布线,布线层的阻抗可控,线条宽度为0.007in,间距为0.025in,阻抗为50欧〔嵌入式微带线〕;第10层为信号层,10z铜,垂直布线,布线层的阻抗可控,线条宽度为0,018in,间距为0.050in,阻抗为50欧〔嵌入式微带线〕。

电路板打样厂家之10层板的设计

  电路板打样厂家(中启程深圳电路板有限公司)专注PCB研发制造10年。交期短,服务好,品质优。怎么样?经过电路板打样厂家带大家一起学习了10层板的设计,你对电路板打样厂家10层板的设计是不是有了一定的了解了呢!点滴学习,汇聚成海哦!
